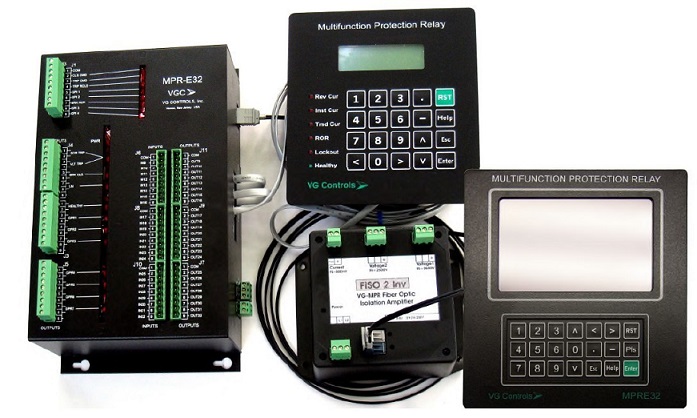

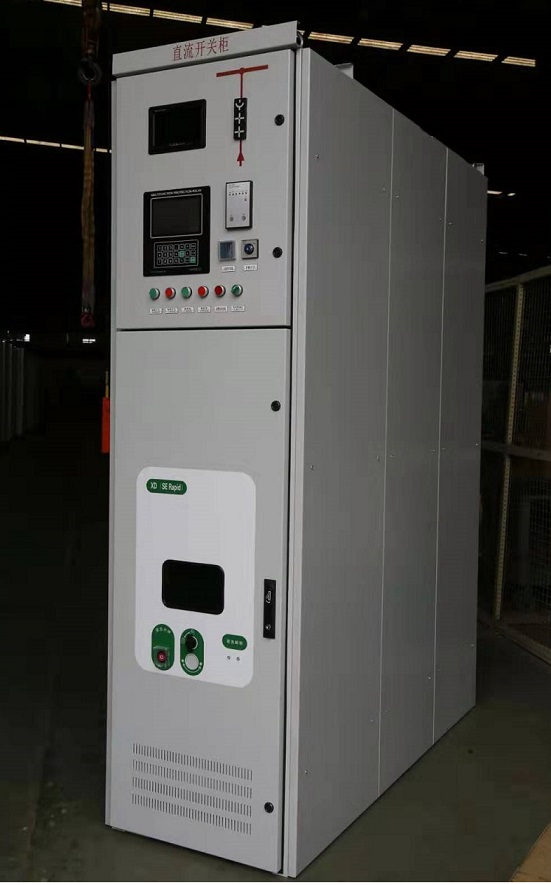

美国 VGControls 公司多功能保护继电器 (MPRE32) 对直流牵引开关柜提供保护和监测功能。继电器测量分流器两侧（以mV表示）电压和线路及负荷侧边的母线电压。如果发现有任何过电流的情况，MPR将向断路器发出脱扣指令。在发现脱扣后，如果线路显示正常，MPR将验证负荷侧边的故障并启动自动重合闸。
MPRE32执行继电器的以下功能：
♦ 瞬时过电流
♦ 反向（限时过电流）
♦ 极限反向过电流
♦ 反向电流
♦ 低级故障
♦ 电流上升率
♦ 定时过电流
♦ 长时延迟以保护电缆和悬链
♦ 负荷测量/重合闸
♦ 接触网电压显示
特征
微控制器
MPR使用一个高性能的32位RISC微控制器,用于以数字式执行所有的继电保护功能。由于不再使用模拟组件，从而解决了飘移问题，提高了可靠性，并可以通过远程对所有参数进行设置。由于所有的数据实现了数字化，就可以把它们保存在内存中用于以后在故障排除时进行检索。
数据截取“软范围”
MPR可以储存8个记录，或“追溯”或所有电压和电流取样的“示波”，每个记录包含有两个设置。第一个设置从脱扣前大约220毫秒到脱扣后40毫秒的期限里保存有4096个采样。第二个设置从脱扣前大约230毫秒到脱扣后30毫秒的时间期限里保存有4096个采样，取样的间隔时间为65毫秒。
警告日志
系统有一个内嵌式的警告日志。日志保存在一个掉电保持的内存中，该内存保存有过去200个警告。每一个警告包含有一个时间/数据标记以及该警告的描述。在操作员接口的LED指示灯（发光二极管）显示有所有的电流警告情况。
可编程继电器
MPR有8个一般通用性的继电器，可以编程来执行不同的功能。从而使MPR可以满足用户要求并进一步减少外部的电路。
安全
系统设有六个安全级别用于关键参数的保护。每一个菜单项都分配有一个进入的安全等级。如果试图越过该安全等级，这时将显示警告信息并阻止这种行为。操作员可能通过菜单命令来改变安全级别。
操作员面板
操作员面板用于设置和监测MPR的参数，浏览警告情况以及设置安全级别。它包括一个4X20的阿拉伯数字式LCD（液晶显示，带黑色的LED灯），一个有20键的键盘和6个LED灯。直接使用下拉式菜单和屏幕来设置参数。“帮助”键可以进入文本的帮助内容，简化操作和减少学习的弯路。
远程控制
所有的参数包括继电器功能的编程都可以远程来通过个人计算机直接经由串联端口或通过调制解调器或光纤以太网来进行设置。继电器也可以通过远程来重新设置或脱扣。警告日志和保存的“示波图”也可以远程检索。远程控制的用户接口与MPR操作员面板上的接口相类似。
以太网和MODBUS通信
在增设一个光纤的以太网适配器后（ETN板，包括在MPR-E32中），MPR可以在TCP/IP上通信。通过使用私人的专用网络（VPN）是可以在网络上安全通信的。MPR也可以通过PLC或SCADA在TCP/IP以太网上通信。它可以接收MODBUS的指令并把有关状态的信息输送到外部系统。
输入和输出模拟（强制性）
MPR可以提供输入和输出的模拟情况。按下操作面板上RST键后，根据所选择的强制性模式，MPR将模拟选择的输入或在规定的时间内激活输出。
其他特点
MPR的其他特点如下：
♦ 内嵌式的电压/电流计量
♦ 内嵌式的软范围（系统等级故障排除）
♦ 自我诊断
♦ 多重保护
♦ 插入式插头
♦ 故障通知
♦ 双向负荷测量
♦ 内部供电，自动补偿交流和直流输入
♦ 能够接收独立的后备电源
♦ 高分辩测量电压和电流
♦ 具备有多种语言的用户接口
