MS HSCB 高速断路器

      意大利MS公司成立于1953年，公司位于意大利米兰。50多年来，MS公司生产的直流接触器和直流快速断路器及电阻器一直处于轨道交通及光伏逆变系统产品发展的前沿。从50年前开始为伦敦地铁机车提供我们的产品以来，MS公司一直以一流的技术，不断为轨道交通、铁路系统行业推出新的产品。至今MS公司已拥有系列齐全、品种繁多的能满足任何轨道交通需求的配套产品。

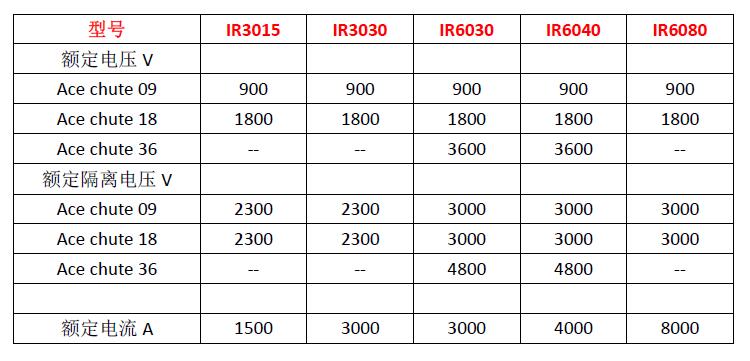

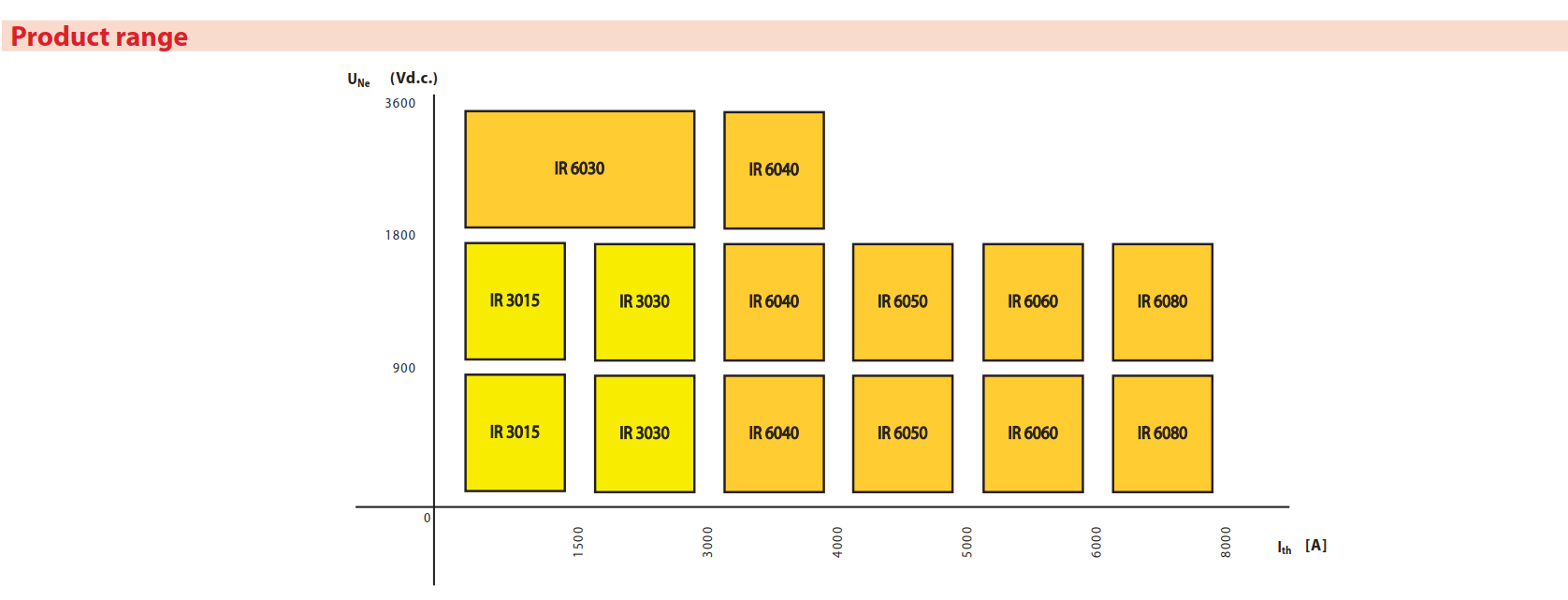

　　MS直流快速断路器适用于额定电压DC3600V及1800V和900V，额定电流1500A和4000A及8000A的直流电路中，在地铁、轻轨、电车、工矿电力机车牵引供电系统以及轧钢、采矿等行业的应用，用作保护直流供配电系统线路和设备免受短路、过载的损害。
　　该系列直流快速断路器结构为单极，无极性。其显著特点是模块结构，主要包括触头回路、合闸保持装置、直接过电流瞬时脱扣器、灭弧罩及辅助触头等。

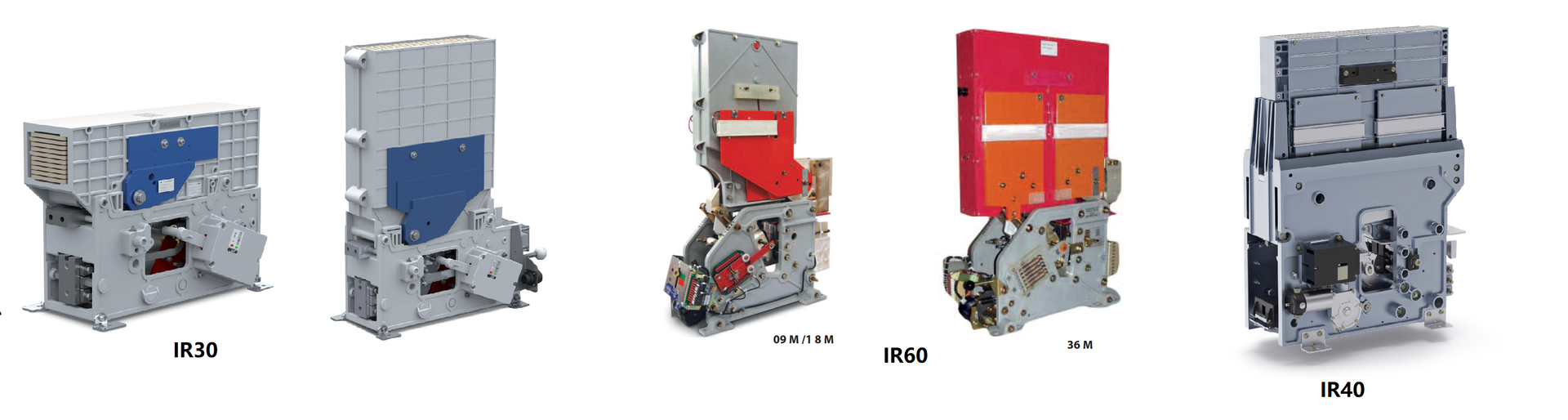

       IR系列断路器为直流单极、磁性灭弧、无跳闸的一种空气断路器。闭合机构为独立电动操作，电磁吸持设备带有一个吸持线圈或永久磁铁。该断路器配有一个单向或双向过电流直接自动跳闸设备。在指定设置范围内，双向过电流跳闸设备在每个方向上的跳闸电平调节具有独立性。通过从动触头移至静触头来进行关合操作。通过辅助灭磁系统进行空气中断操作。电弧均包括在陶瓷灭弧罩中。吸持线圈配有释放线圈和电子板，用于减少控制开启时间。断路器包括固定和可移动版本两种，均适用于固定安装（IEC EN 50123认证）。断路器中所使用的绝缘材料均为阻燃、低烟，且不释放任何卤化物，符合公共交通和铁路安装的适用标准。

适用于室内安装的高速断路器设计具备如下特性：

◆ 过电压类别 OV4；

◆ 污染等级 PD3；

◆ 储存温度范围：-40°C÷+ 75°C；

◆ 操作温度范围：-30°C÷+ 75°C；

◆ 未出现性能降低的最高海拔高度：1800m。

所有高速断路器（HSCB）均由如下部件组成：

1 主电路（高压电路）：组件中的所有导电部件均包括在电路中，用于传输电能。（IEV441-13-02）

1.1 主触点（AgSnO）：机械开关设备主电路中的触点用于承载闭合时主电路的电流 （EV 441-15-07）

1.2 灭弧触点（AgW）：电弧中应出现的触点（IEV 441-15-08）

1.3 灭弧罩：用于接收转移的电弧并进行灭弧操作的腔室。（IEV 441-15-19）

1.4 弧控制设备：机械开关设备的灭弧触点周围的设备，旨在限制电弧并协助灭弧（IEV 441-15-18）

1.5 灭弧线圈：设计用于产生磁场，以用来转移电弧至灭弧罩等设备中（IEV 441-15-20）

2 控制电路（低电压电路）：包含在用于合闸和/或分闸操作电路中的开关设备的所有导电部件（主电路除外），旨在将电源和/或控制信号承载至激活系统（该

系统用于机械性地关闭或开启断路器）。

2.1 防跳设备：当设备启动时合闸处于关闭位置，防止合闸-分闸后再次合闸操作的一种设备（IEV 441-16-48）

2.2 机械跳闸开关设备：启动合闸操作后启动分闸操作时，机械开关设备的动触头返回并保持在分闸位置，即使持续处于合闸状态（IEV 441-16-31）。

3 辅助电路：包含在电路中（设备的主电路和控制电路除外）的所有开关设备。通常情况下，大多数开关设备均配有一个辅助电路，主要用于显示主触点信号

处于开启还是关闭状态（辅助电路）。
